DIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevy: korjaa kokoonpanon kulmapoikkeama

Mikä aiheuttaa kulmapoikkeaman pulttiliitoksissa

Raskaassa teollisessa valmistuksessa ja tarkkuuslaitteiden kokoonpanossa pulttiliitosten kulmapoikkeama on yksi huomiotta jääneimmistä, mutta vaikutusvaltaisimmista piiloongelmista. Epätasaiset koneistetut pinnat, hitsauksen muodonmuutokset, laitteiston perustusten painuma ja manuaaliset asennusvirheet johtavat kaikki ei-rinnakkaisiin sovitustasoihin. Pitkäaikaisessa raskaassa kuormituksessa ja mekaanisessa tärinässä pienet kallistuskulmat aiheuttavat jatkuvasti pulttien taivutusjännitystä, mikä johtaa kierteiden kulumiseen, pultin väsymiseen, löystymiseen ja jopa äkilliseen murtumiseen.

Useimmat perinteiset kokoonpanoratkaisut tukeutuvat tavallisiin litteisiin aluslevyihin tai jousialuslevyihin kiinnityksen apuna. Näillä tavanomaisilla kiinnikkeillä on kuitenkin vain yksinkertainen paineen hajottaja ja löystymisen esto. Niillä ei ole lainkaan kulman kompensointikykyä, eivätkä ne pysty poistamaan epäkeskistä taivutusvoimaa. Korkean tarkkuuden muottien, hydraulilaitteiden ja raskaiden teräsrakenteiden laitteiden osalta tavallisiin aluslevyihin luottaminen vähentää huomattavasti kokoonpanon vakautta ja lyhentää laitteiden yleistä käyttöikää.DIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevyratkaisee täydellisesti teollisuuden pitkäaikaisen kokoonpanokulmapoikkeaman aiheuttaman kipupisteen. Sen ainutlaatuinen kupera-kovera parillinen pallomainen rakenne sopeutuu aktiivisesti vinoihin asennuspintoihin, muuntaa epäsäännöllisen taivutusjännityksen tasaiseksi aksiaalipaineeksi ja suojaa olennaisesti pulttiliitosten turvallisuutta ja vakautta.

DIN6319 aluslevy VS perinteiset aluslevyt: ydinten suorituskyvyn vertailu

Auttaaksemme insinöörejä ja ostajia valitsemaan kiinnittimet tarkasti erilaisiin työolosuhteisiin, teemme perusteellisen suorituskyvyn vertailun itsesuuntautuvien pallomaisten aluslevyjen ja tavallisten litteiden aluslevyjen/jousialuslevyjen välillä. Perinteisten aluslevyjen rakenteelliset viat tulevat täysin esille raskaassa ja kallistetussa kokoonpanossa, kun taas DIN6319-sarjojen rakenteelliset edut näkyvät täysin.

Vertailukohde	Tavallinen litteä aluslevy / jousialuslevy	DIN6319 pallomainen aluslevysarja
Kulman kompensointikyky	Ei mitään, ei voi mukautua vinoihin pintoihin	Tukee 3-4° kulman poikkeaman kompensointia, aktiivista itsekohdistusta
Pultin jännitystila	Helppo tuottaa taivutusjännitystä ja epäkeskistä kuormaa	Eliminoi taivutusvoima, puhdas aksiaalinen jännityslaakeri
Tärinänkestävyys	Huono, helppo irrottaa pitkäaikaisessa tärinässä	Vakaa istuvuus, vastustaa tehokkaasti tärinän löystymistä
Käyttöikä	Lyhyt, helppo aiheuttaa pultin väsymisvaurioita	Pitkä käyttöikä, vähentää laitteiden huoltotiheyttä
Sovellettavat skenaariot	Soveltuu vain tasaiseen ja kevyeen asennukseen	Ammattimainen raskaaseen, epätasaiseen ja kallistettuun asennukseen

Vertailusta käy ilmi, että perinteiset aluslevyt täyttävät vain kaikkein peruskiinnitystarpeet. Epätasaisten asennuspintojen ja raskaan kuormituksen työskentelyolosuhteiden edessä ne eivät voi korvata rakenteellisia virheitä. Sitä vastoinDIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevyon ammattimaisesti suunniteltu teollisten virheiden kompensointiin. Se voi säätää sovituskulmaa automaattisesti todellisen asennustilan mukaan ja varmistaa, että jokainen pultti on jännittynyt pystysuoraan ja tasaisesti, mikä on korvaamaton ydinetu korkeatasoisessa teollisuuskokoonpanossa.

Pallomaisten aluslevysarjojen toimintaperiaate

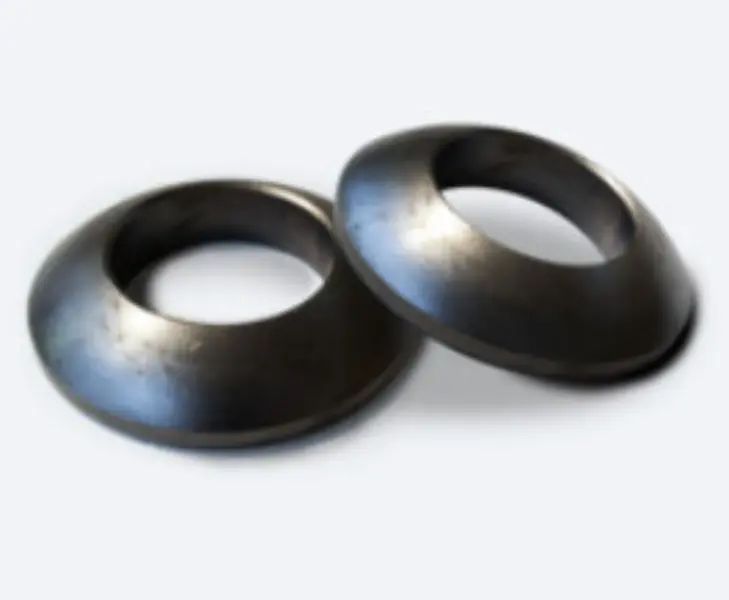

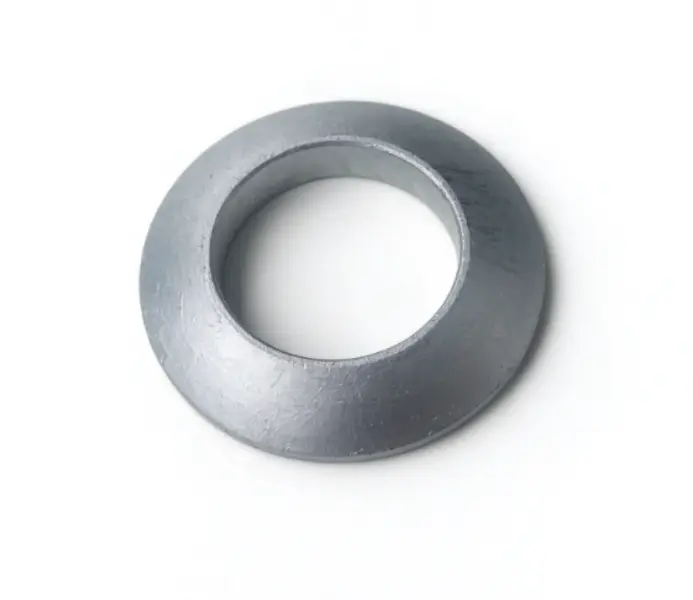

TäydellinenDIN6319 itsesuuntautuva aluslevysarja koostuu yhteensopivasta C-tyypin kuperasta aluslevystäja D-tyypin kovera aluslevy. Tarkan takomisen ja erittäin hienon hionnan jälkeen pallomainen kosketuspinta on sileä ja tasainen, korkea sovitustarkkuus ja joustava liukukyky. Laitteen asennuksen aikana, kun asennustasoa kallistetaan tai siirretään, kuperat ja koverat kaarevat pinnat voivat liukua vapaasti kulman itsekorjauksen saavuttamiseksi, jolloin pultti ja puristettu työkappaleen pinta sopivat täysin.

Tämä toimintaperiaate muuttaa perinteisten litteiden tiivisteiden pakkokokoonpanotilan kokonaan. Se välttää asennusvirheiden pakkokalibroinnin aiheuttaman pultin vääntymisen ja taipumisen, varmistaa, että liitosjärjestelmä on aina optimaalisessa jännitystilassa ja parantaa huomattavasti mekaanisten laitteiden yleistä jäykkyyttä ja vakautta.

Materiaaliluokka	Suurin jatkuva käyttölämpötila	Suositeltu vääntömomenttitekijä	Sovellettavat ympäristövinkit
C45 hiiliteräs	220℃	0,14-0,18	Yleinen teollisuus, muotin sisäinen kokoonpano
A2 ruostumaton teräs	300℃	0,18-0,22	Kostea sisätiloissa, tavallinen korroosionestokuvaus
A4 ruostumatonta terästä	315℃	0,19-0,23	Rannikon suolasumu, kemiallisesti syövyttävä ympäristö

Materiaali- ja pintakäsittelyn käytännön arvo

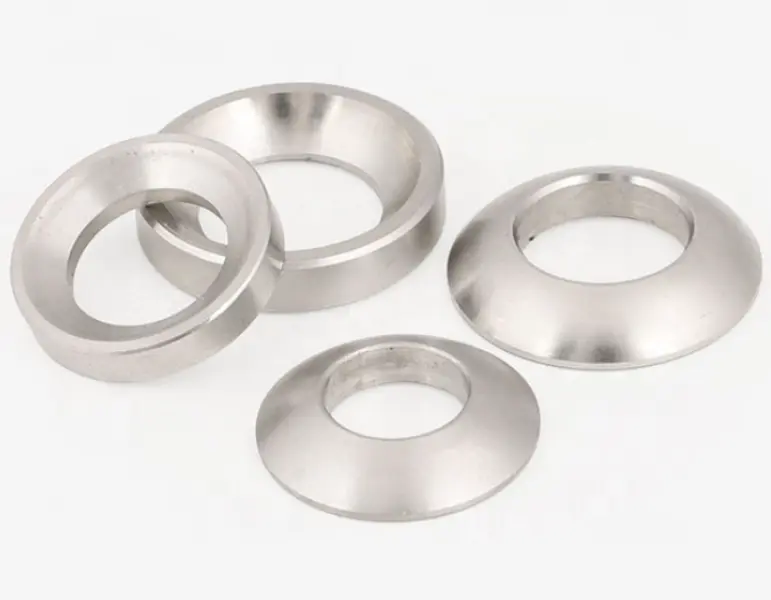

Erilaiset materiaali- ja pintakäsittelykonfiguraatiot antavat aluslevyille kohdennetun sopeutumiskyvyn ympäristöön.DIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevyottaa käyttöön monipuolisia materiaalivaihtoehtoja. C45-hiiliteräslevyillä, joissa on valkosininen sinkitys, on tasainen pinnoite ja vakaa ruosteenestokyky, jotka sopivat useimpiin ulkokäyttöön ja yleisiin teollisiin kokoonpanoskenaarioihin. Mustalla oksidilla käsitellyillä tuotteilla on alhainen kitka ja ei heijastavaa häikäisyä, mikä sopii paremmin muotin tarkkoihin sisäisiin kiinnityksiin ja ei vaikuta muotin käsittelytarkkuuteen. A2/A4 ruostumattomasta teräksestä valmistetut aluslevyt hylkäävät pinnan pinnoitussuojauksen, ja niillä on luontainen hapettumisen- ja korroosionkestävyys, ja ne mukautuvat täydellisesti korkeaan kosteuteen, suolasuihkeeseen ja ankariin kemiallisiin työolosuhteisiin.

Kaikki materiaalit on hankittu sertifioiduilta suurilta terästehtailta, ja niillä on vakaat mekaaniset ominaisuudet ja luotettava kovuus, mikä varmistaa, että aluslevyt eivät muotoudu tai vioi pitkäaikaisessa raskaassa paineessa. Räätälöityjä pintakäsittelyjä ja erikoiskokoisia tuotteita tuetaan yksilöllisten suunnittelutarpeiden täyttämiseksi.

Tyypilliset sovellusskenaariot

Tehokkaan kulman korjauksen ja stressitasapainon ansiostaDIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevySitä käytetään laajalti korkean tarkkuuden ja raskaan teollisuuden aloilla. Muottiteollisuudessa toistuva puristus ja lämpölaajeneminen ja -kutistuminen aiheuttavat muottilevyn muodonmuutoksia ja tasaisuuden poikkeamia, ja itsekohdistuvat aluslevysarjat voivat automaattisesti kompensoida pieniä kulmavirheitä pitääkseen muotin kiinnitysvoiman vakaana.

Raskaissa koneissa, hydraulisissa laitteissa, teräsrakenteiden suunnittelussa ja generaattoripohjan kokoonpanossa, perustusten painuma ja laiteasennuspoikkeama ovat yleisiä. DIN6319 aluslevysarja voi tehokkaasti ratkaista pulttiliitoksien epätasaisen jännityksen ongelman, estää laitteiden tärinän ja löysät liitokset sekä varmistaa mekaanisten järjestelmien pitkän aikavälin vakaan toiminnan. Se on välttämätön optimoitu kiinnitystarvike mekaaniseen suunnitteluun ja laitteiden päivittämiseen.

Standardoitu pakkaus- ja vientitakuu

Ammattimaisena vientiin suuntautuneena kiinnikkeiden valmistajana Ningbo Gangtong Zheli Fasteners Co., Ltd. ottaa käyttöön tiukat vientitason standardoidut pakkaukset kaikille valmiille aluslevyille varmistaakseen tuotteen eheyden pitkän matkan rajat ylittävän kuljetuksen aikana. Perinteiset tuotteet on pakattu vedenpitäviin ja kosteutta kestäviin muovisisäpusseihin, jotka on yhdistetty paksunnetulla vahvistetulla pahvipakkauksella, mikä voi tehokkaasti estää tuotteen pinnan ruostumista, naarmuuntumista, törmäystä ja muodonmuutoksia.

Irtotavaravientitilauksissa ja korkeatasoisissa asiakastilauksissa tuemme räätälöityjä puulaatikkopakkauksia ja lavapakkauksia kuljetusturvallisuuden parantamiseksi. Kaikki pakkaukset voivat tukea räätälöityjä asiakkaiden tuotemerkkilogoja ja eksklusiivisia tarroja, jotka vastaavat tuotemerkin vienti- ja varastonhallintatarpeita. Ennen jokaista toimitusta tiimimme tarkastaa täydellisen tuotteen ulkonäön, koon ja määränDIN6319 pallomainen aluslevy kupera ja kovera itsesuuntautuva aluslevy,lajittele ja pakkaa tiukasti kansainvälisten vientistandardien mukaisesti ja suorita tositteiden kokoaminen, mikä varmistaa turvallisen ja esteettömän tavaroiden toimituksen maailmanlaajuisille asiakkaille.

Miksi valita Ningbo Gangtong Zheli -kiinnikkeet

Keskitymme korkealaatuisten DIN-standardin mukaisten kiinnittimien tutkimukseen ja kehitykseen, joissa on kypsä tuotantotekniikka ja täydellinen laaduntarkastusjärjestelmä. KaikkiDIN6319 pallomainen aluslevy Kupera ja kovera itsesuuntautuva aluslevytuotteet valmistetaan tiukasti saksalaisten teollisuusstandardien mukaisesti tarkalla mittatoleranssilla ja erinomaisella vaihtokelpoisuudella.

Raaka-aineiden saapumistarkastuksesta, tarkkuuskäsittelystä, pintakäsittelystä valmiin tuotteen pakkaamiseen ja toimitukseen, jokainen linkki toteuttaa standardoidun laadunvalvonnan. Tarjoamme näytetestauspalveluita, täysikokoisen räätälöinnin M6:sta M64:ään, vakaan varaston toimituksen sekä ammattimaisen ennakko- ja myynnin jälkeisen teknisen tuen. Luotettavalla tuotteiden laadulla ja harkitulla vientipalvelulla olemme luoneet pitkäaikaisia ​​yhteistyösuhteita asiakkaiden kanssa Euroopassa, Amerikassa, Kaakkois-Aasiassa ja muilla alueilla ja voittaneet laajan tunnustuksen maailmanlaajuisilla teollisuuskiinnitinmarkkinoilla.

FAQ

K1: Onko tarpeen käyttää kuperia ja koveria aluslevyjä kokonaisena?

A1: Kyllä. Vain yhteensopiva C-tyypin kupera ja D-tyypin kovera aluslevyryhmä voi toteuttaa itsesuuntautuvan toiminnon kokoonpanon kulmapoikkeaman kompensoimiseksi. Yksittäinen aluslevy ei voi muodostaa liukuvaa sovitusta eikä saada aikaan kulmakorjausvaikutusta.

Q2: Mikä on suurin ero DIN6319 pallomaisten aluslevyjen ja tavallisten aluslevyjen välillä?

A2: Keskeinen ero on kulman kompensointikyky. Tavalliset aluslevyt voivat vain hajottaa painetta, kun taas DIN6319 itsesuuntautuvat aluslevyt voivat korjata asennuksen kallistuksen, poistaa pultin taivutusjännityksen ja parantaa huomattavasti raskaiden liitosten turvallisuutta ja käyttöikää.

Q3: Voidaanko DIN6319 aluslevyjä käyttää korkeissa lämpötiloissa ja syövyttävissä ympäristöissä?

A3: Kyllä. Meillä on useita materiaalivaihtoehtoja. A2/A4 ruostumattomasta teräksestä valmistetut mallit mukautuvat syövyttäviin ympäristöihin, ja korkealaatuiset materiaalit kestävät jatkuvia korkeita lämpötiloja ja täyttävät erilaisten ankarien skenaarioiden käyttötarpeet.
